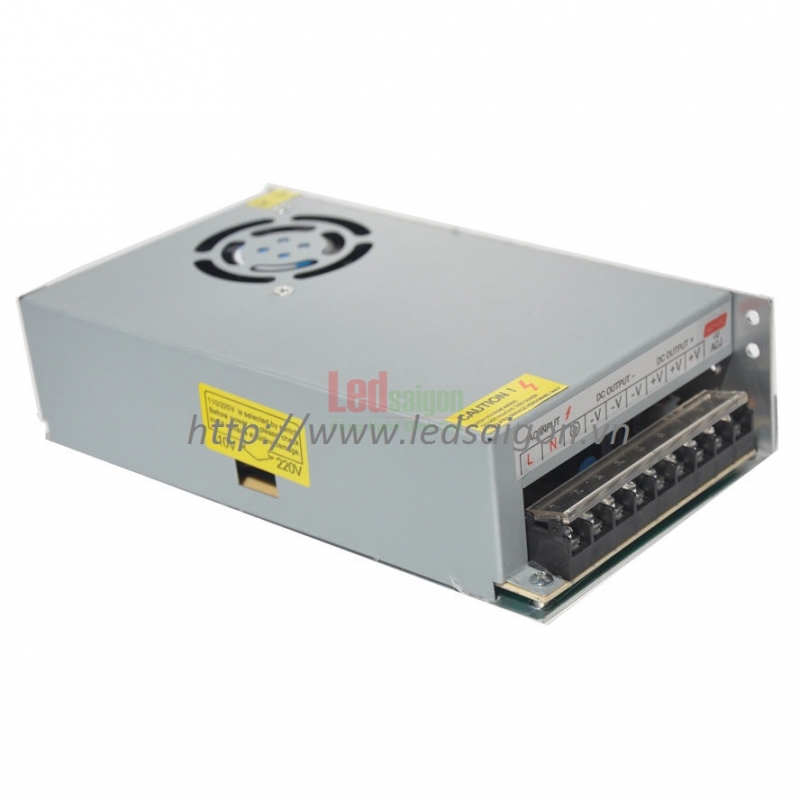

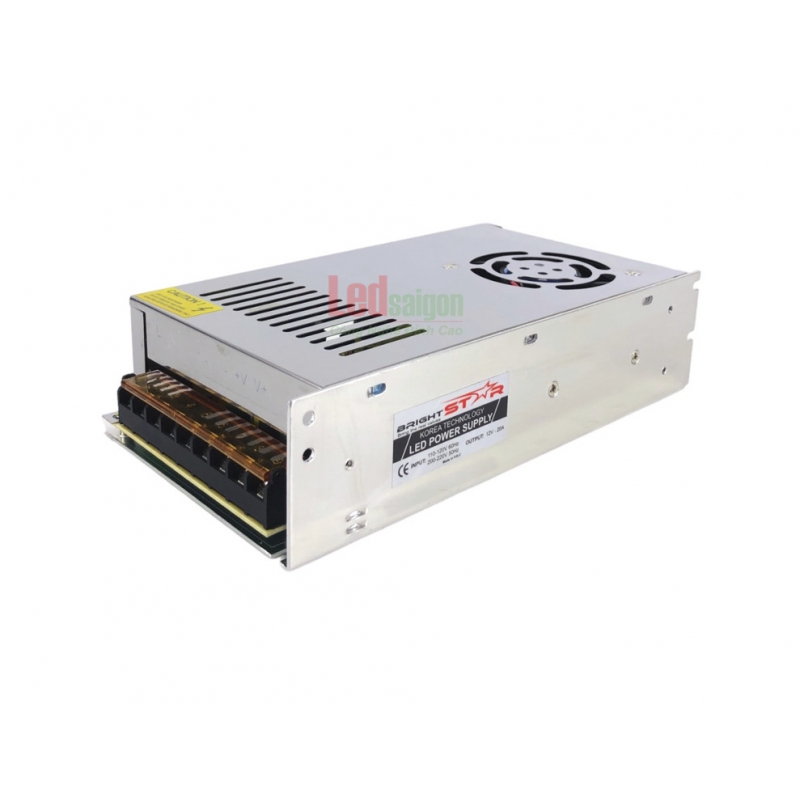

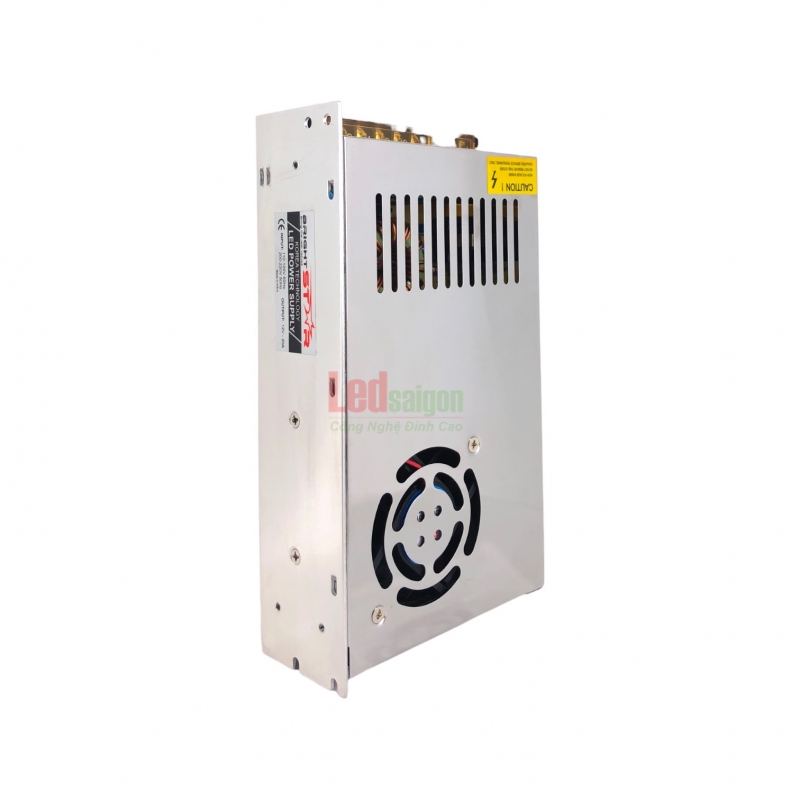

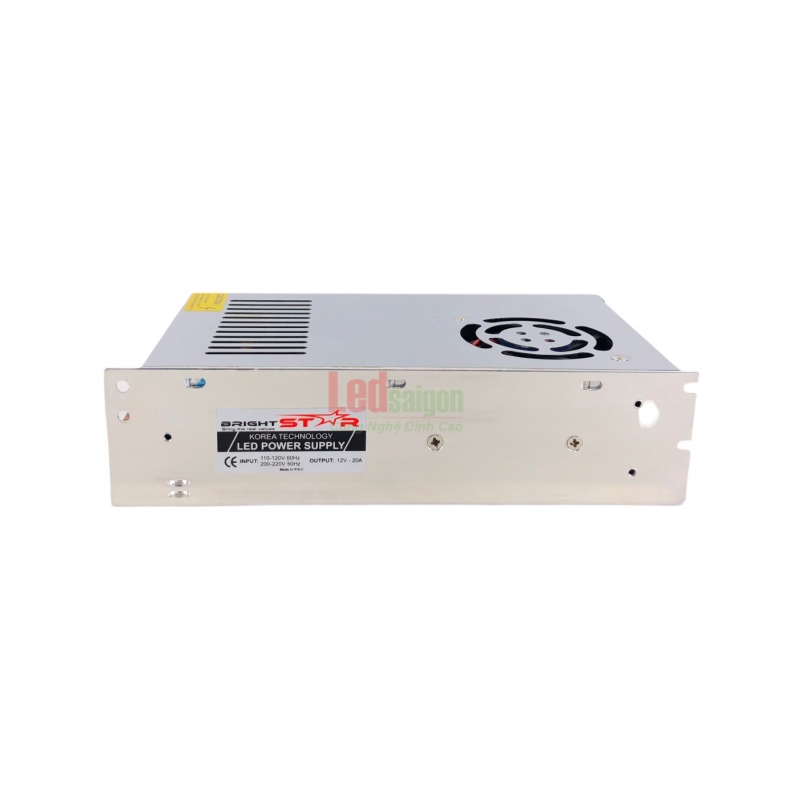

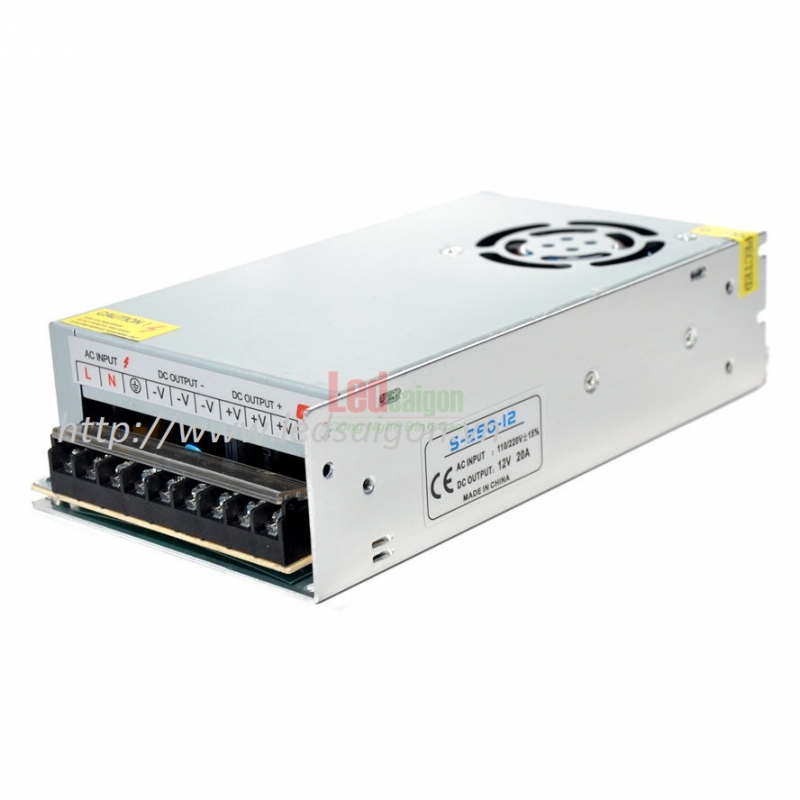

Nguồng Tổ Ong 12V-20AQ
-
12V-20AQ
-
Công suất: 240W Điện áp đầu ra: DC 12V Thương hiệu: BRIGHT STAR Dòng điện tối đa: 20A(MAX) Điện áp đầu vào: AC 110V–220V Tần số hoạt động: 47 ~ 63HZ Điện áp điều chỉnh: ± 10% Hiệu suất: ≥ 85% Điều chỉnh điện áp (Đầy tải): ≤ 0.3% Nhiệt độ làm việc: 20 ℃ ~ 60 ℃ Nhiệt độ bảo quản: 40 ℃ ~ 85 ℃ Bảo hành: 1 năm -
- Bảo vệ quá tải 105% -150% công suất định mức và phục hồi tự động, có chức năng bảo vệ ngắn mạch tự động…
- Bộ nguồn 12V được ứng rộng rãi dành cho các thiết bị đèn led trong nhà, ngoài trời hay dùng cho các biển quảng cáo led.
- Các thiết bị đèn led sẽ được kết nối với nhau qua bộ nguồn, giúp đèn có thể hoạt động một cách an toàn và hiệu quả.- Ứng dụng: Nguồn tổ ong 12V sử dụng cấp nguồn cho sản phẩm như đèn led trong nghành quảng cáo
camera, thiết bị ngoại vi, điều khiển tự động
Liên hệ -
|- +9167
- Thông tin sản phẩm
- Bình luận

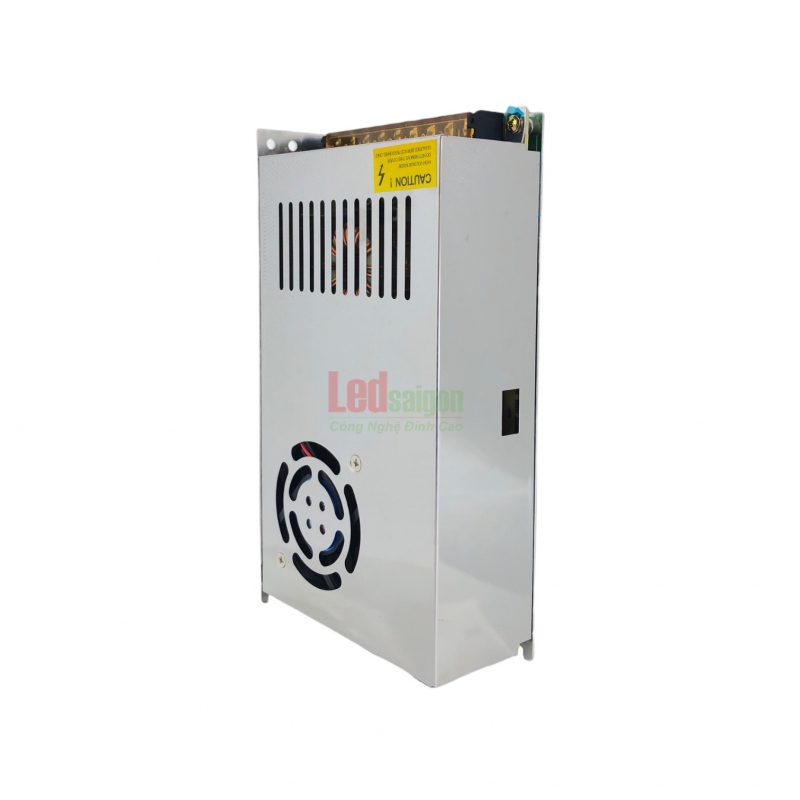

Thông tin chi tiết sản phẩm Nguồn tổ ong 12V-20A Quạt
Nguồn tổng 12V-20A Quạt
Công Suất: 240W
Bảo hành: 15 tháng
Điện áp đầu vào: (AC)
110V-240V 50-60Hz
Điện áp đầu ra: (DC) 12V
Sản lượng hiện tại: 20A

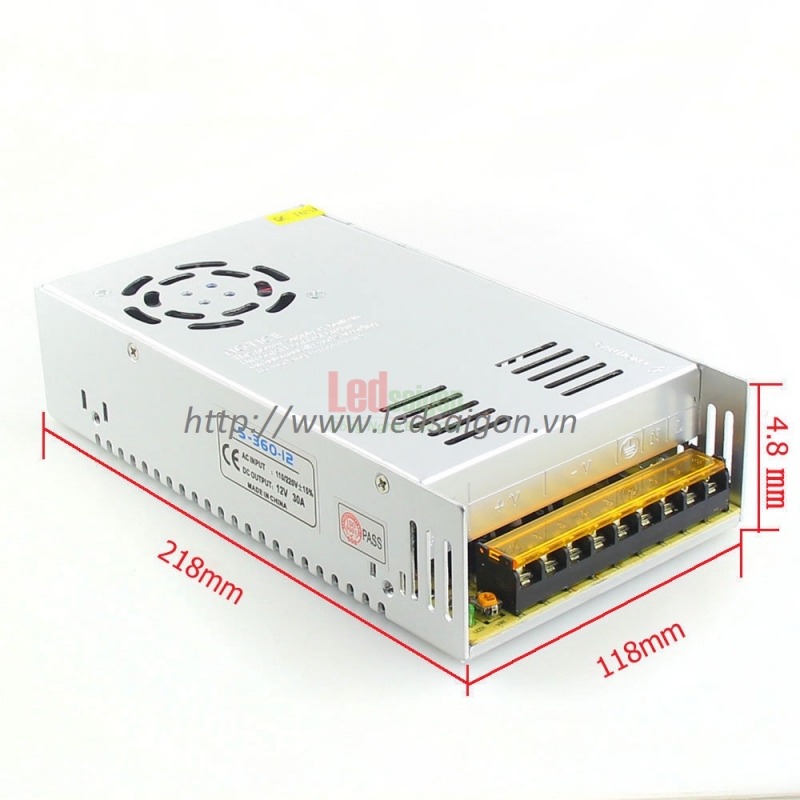

Kích thước: 160*98*50mm
Ứng dụng: Nguồn tổng 12V -20A Quạt sử dụng cấp nguồn cho sản phẩm như đèn led trong nghành quảng cáo, camera, thiết bị ngoại vi, điều khiển tự động …
| KIỂU MẪU | SP-240-5 | SP-240-7,5 | SP-240-12 | |
| OUTPUT | DC ÁP | 5V | 7.5V | 12V |
| ĐÁNH GIÁ HIỆN NAY | 45A | 32A | 20A | |
| HIỆN PHẠM VI | 0 ~ 45A | 0 ~ 32A | 0 ~ 20A | |
| ĐIỆN RATED | 225W | 240W | 240W | |
| Ripple & Tiếng ồn | 150mVp-p | 150mVp-p | 150mVp-p | |
| VOLTAGEADJ.RANGE | 4 ~ 6V | 6 ~ 9V | 10 ~ 14V | |
| VOLTAGETOLERANCE | ± 2.0% | ± 2.0% | ± 1.0% | |
| LINEREGULATION | ± 0,5% | ± 0,5% | ± 0,3% | |
| LOADREGULATION | ± 1.0% | ± 1.0% | ± 0,5% | |
| SETUP, RISE THỜI GIAN | 800ms, 50ms / 230VAC 1500ms, 50ms / 115VAC khi đầy tải | |||
| GIỮ UP TIME (Typ.) | 20ms / 230VAC 20ms / 115VAC khi đầy tải | |||
| NHẬP VÀO | VOLTAGERANGE | 88 ~ 264VAC 124 ~ 370VDC | ||
| DẢI TẦN SỐ | 47 ~ 63HZ | |||
| ĐIỆN Factor (Typ.) | PF> 0,95 / 230VAC PF> 0,98 / 115VAC khi đầy tải | |||
| HIỆU QUẢ | 79% | 83% | 86% | |
| AC HIỆN | 3.6A / 1.8A 115VAC / 230VAC | |||
| Xâm nhập hiện tại | 25A / 115VAC 40A / 230VAC | |||
| LEAKAGECURRENT | ||||
| BẢO VỆ | QUÁ TẢI | 105 ~ 130% công suất định mức sản lượng | ||
| Loại bảo vệ: Chế độ Hiccup, phục hồi tự động sau khi tình trạng lỗi được loại bỏ | ||||
| VỀ ÁP | 6.3 ~ 7.5V | 9.4 ~ 10.9V | 14,7 ~ 17.5V | |
| Loại bảo vệ: Shut down o / p điện áp, lại điện vào phục hồi | ||||
| VỀ NHIỆT ĐỘ | 90 ° C ± 5 ° C (5V, 7.5V), 85 ° C ± 5 ° C (12V, 15V, 24V, 30V, 48V) (TSW1: phát hiện trên tản nhiệt của bóng bán dẫn điện) | |||
| Loại bảo vệ: Shut down o / p điện áp, phục hồi tự động sau khi nhiệt độ xuống | ||||
| MÔI TRƯỜNG | LÀM VIỆC TEMP | -20 ~ +70 ° C (Tham khảo "giảm tải Curve") | ||
| LÀM VIỆC ẨM | 20 ~ 95% RH không ngưng tụ | |||
| BẢO QUẢN TEMP ẨM | -40 ~ + 85 ° C 10 ~ 95% RH | |||
| TEMPCOEFFICIENT | ± 0.03% / ° C (0 ~ 50 ° C) | |||
| RUNG | 10 ~ 500Hz, 2G 10min. / 1cycle, 60min. từng cùng X, Y, Z trục | |||
| AN TOÀN & EMC | TIÊU CHUẨN AN TOÀN | UL508, TUV EN60950-1 phê duyệt | ||
| Chịu được điện áp | I / PO / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | |||
| ISOLATIONRESISTANCE | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ° C / 70% RH | |||
| EMC PHÁT XẠ | Tuân để EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2, -3 | |||
| EMC MIỄN TRỪ | Tuân để EN61000-4-2,3,4,5,6,8,11, EN55024, mức độ công nghiệp nhẹ, các tiêu chí A | |||
| QTHERS | MTBF | 284K giờ min. MIL-HDBK-217F (25 ° C) | ||
| DIMENSION | 190 * 93 * 50mm (L * W * H) | |||
| ĐÓNG | 0.8kg; 18pcs / 15.4Kg / 1.04CUFT | |||
| CHÚ Ý |
1. Tất cả các thông số không đề cập cụ thể được đo tại 230VAC đầu vào, tải đánh giá và 25 ° C nhiệt độ môi trường xung quanh. 2. Ripple & tiếng ồn được đo ở 20MHz của băng thông bằng cách sử dụng một 12 "cặp xoắn dây chấm dứt với một 0.1uf & tụ điện song song 47uF. 3. Dung sai: bao gồm thiết lập khoan dung, quy định dòng và tải quy định. 4. Việc cung cấp điện được coi là một thành phần sẽ được cài đặt vào một thiết bị cuối cùng. Các thiết bị cuối cùng phải được tái khẳng định rằng nó vẫn đáp ứng chỉ thị EMC. 5. giảm tải có thể cần thiết theo điện áp đầu vào thấp. Vui lòng kiểm tra các đường cong giảm tải cho biết thêm chi tiết. |
|||
2.Ứng Dụng của nguồn tổ ong 12V 20A:
Nguồn tổ ong 12V 20A được dùng để chuyển dòng điện từ hiệu điện thế 220V xoay chiều xuống dòng có hiệu điện thế 12V 1 chiều với cường độ dòng điện là 20A để sử dụng cho các thiết bị chạy dòng tương ứng như camera giám sát, đèn led dây dán, đèn led thanh, đèn led hắt 3 hoặc 4 bóng....
4. Đặc điểm sử dụng của nguồn tổ ong 12V 20A
+ Trước khi sử dụng ta cần tính được công suất làm việc của nguồn sao cho phù hợp với thiết bị. Nguồn phải đáp ứng được công suất ≥ công suất thiết bị. Ở đây chúng ta xét đến công suất của đèn led dây dán 5m
+ Ví dụ như chúng ta dùng led dây dán 5050 thì công suất của 1 cuộn 5m khoảng 45 W như vậy nếu sử dụng nguồn 20A với công suất nguồn khoảng 220W thì có thể sử dụng cho 5 cuộn 5050 (trong trường hợp nguồn tốt đủ cường độ đầu ra)
+ Nguồn tổ ong 12V 20A dùng cho đèn led dây dán có tích hợp quạt cảm biến nhiệt giúp tăng độ bền của nguồn, đặc biệt hệ thống cảm biến nhiệt giúp tăng tối đa độ bền của hệ thống tản nhiệt cũng như nguồn
+ Lưu ý nguồn 12V 20A này không chịu nước nên khi sử dụng ngoài trời phải được thiết kế trong hộp kín tránh để nước vào

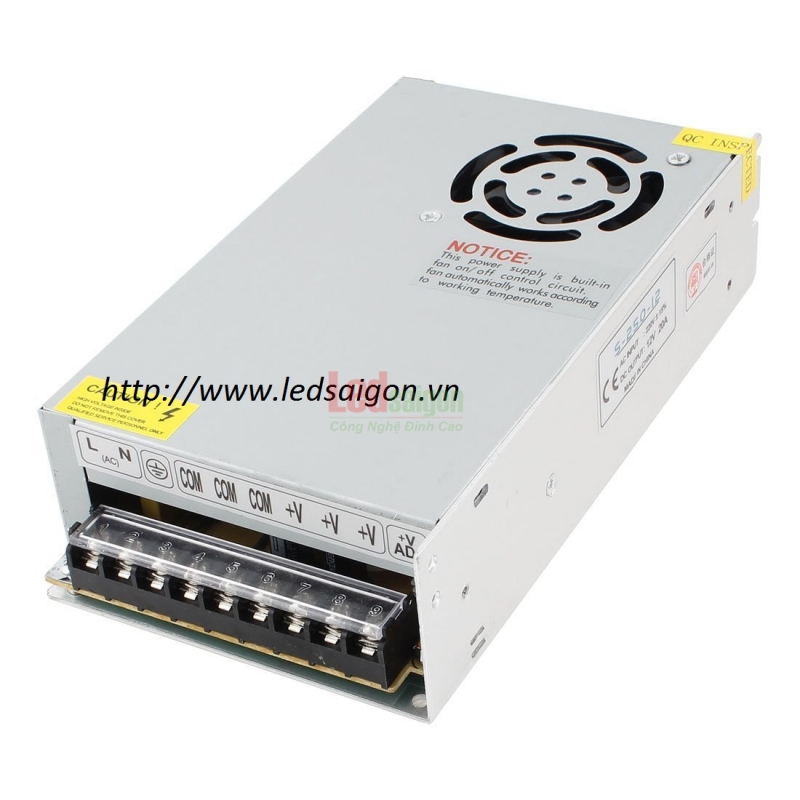

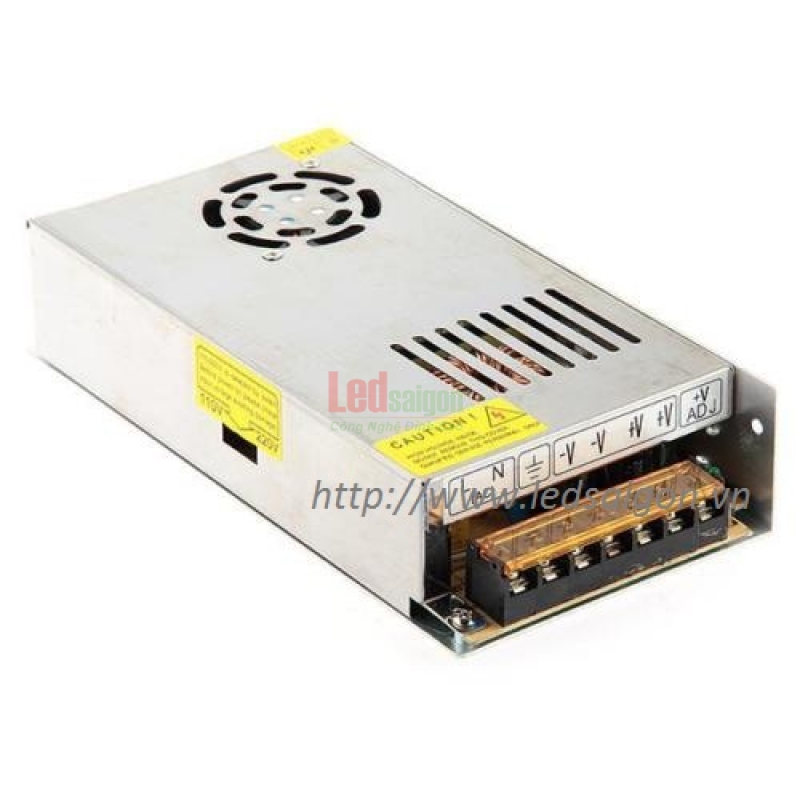

Hãy căn cứ vào các ký hiệu trên để tiến hành đấu nối cho bộ nguồn
L và N: là ký hiệu 2 đầu dây Nóng và trung tính của nguồn vào xoay chiều ( AC) 220V
+V dãy chân có ký hiệu này chính là đầu ra + 12V DC
COM dãy chân có ký hiệu này chính là đầu ra tương ứng cực Âm ( 0 V )
Ngoài ra ký hiệu ở chân thứ 3 là ký hiệu của chân tiếp địa
Khách hàng cần hỗ trợ và tư vấn thêm xin vui lòng liên hệ:
Công Ty Cổ Phần Công Nghệ Điện Sài Gòn
39 Gò Cấm Đệm, Phường 10, Quận Tân Bình
Hotline: 02866753111 - Mr. Huy: 0938.388.882
Email: sales@ledsaigon.vn
Hân hạnh được phục vụ quý khách!
