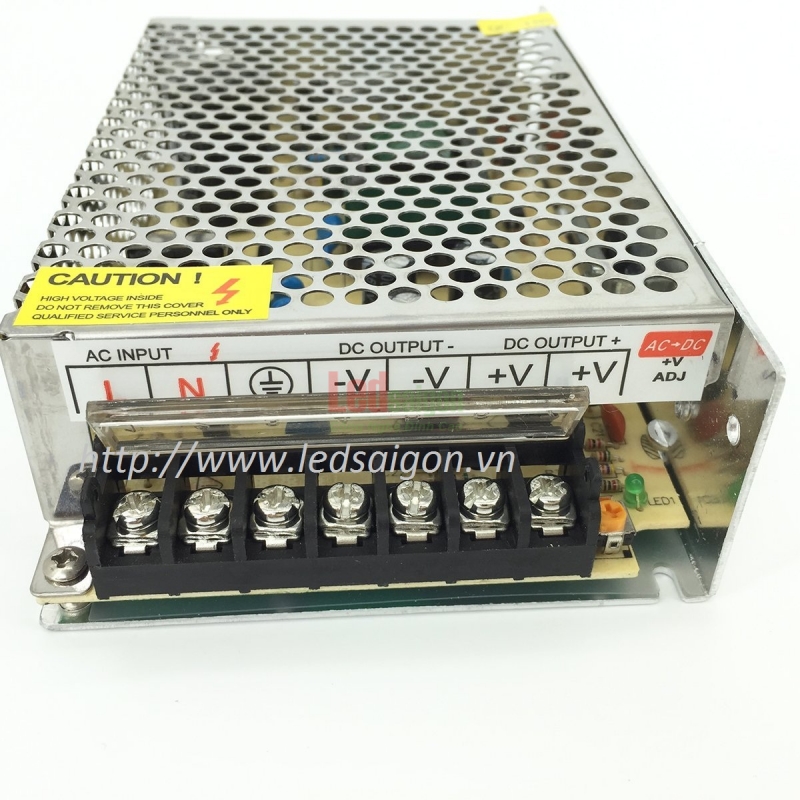

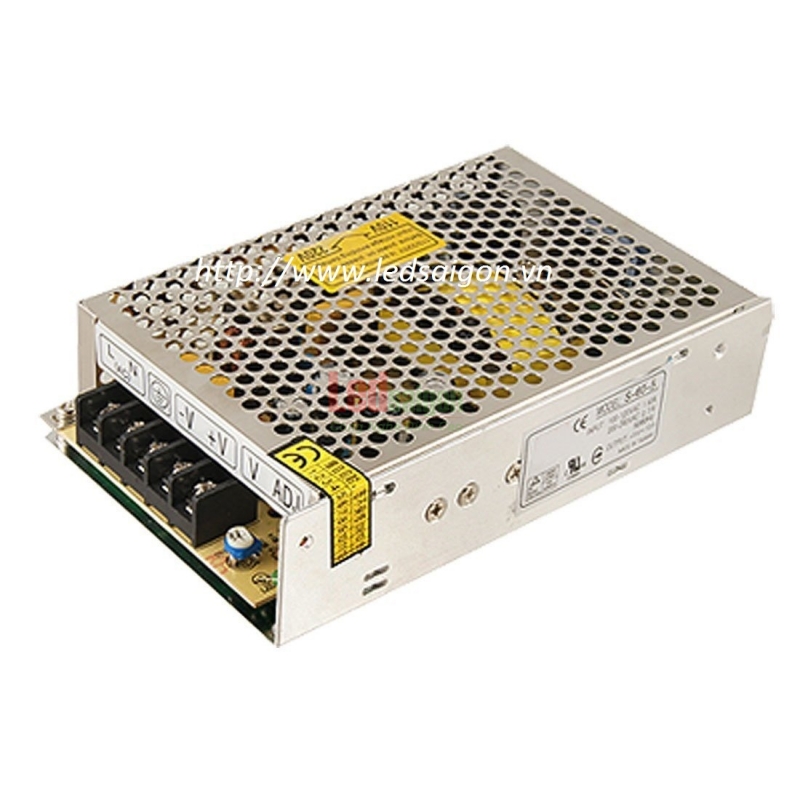

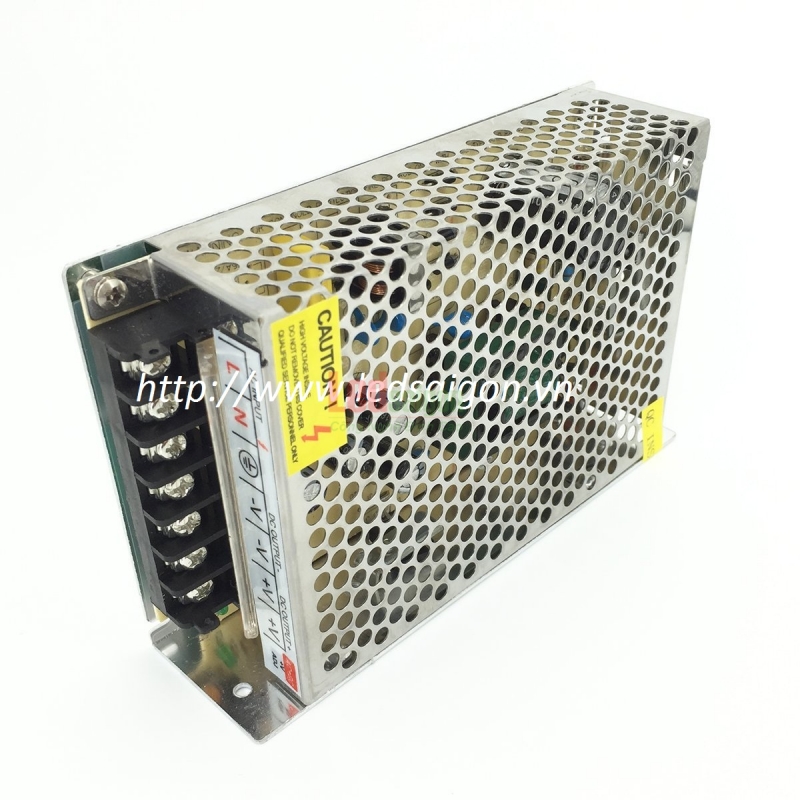

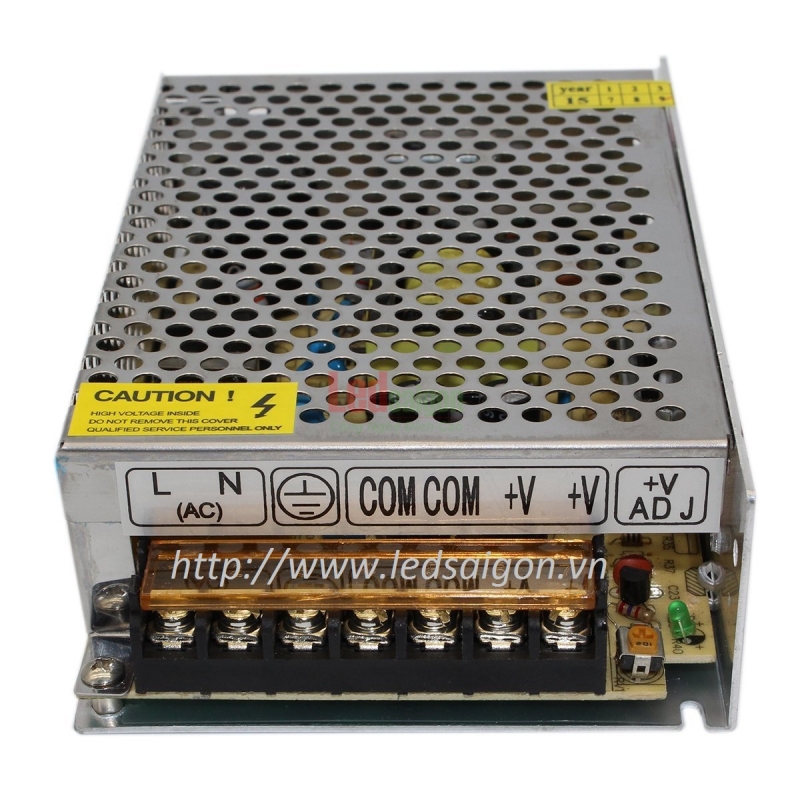

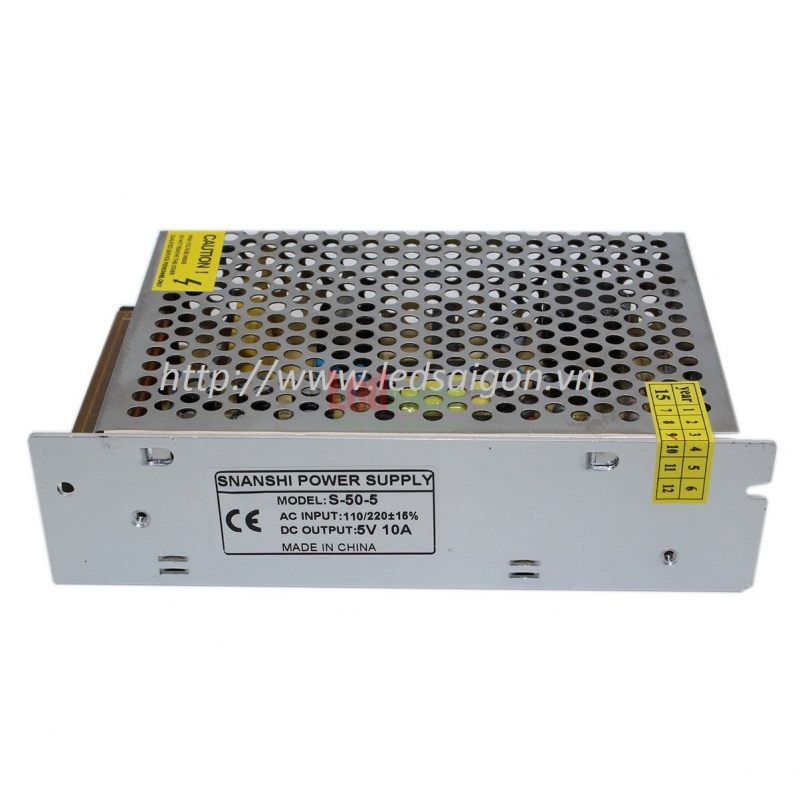

Nguồn 5V-10A

Kiểu mẫu

NES-50-5

NES-50-12

NES-50-15

NES-50-24

đầu ra

Điện áp DC

5V

12V

15V

24V

Khả năng chịu áp

± 2%

± 1%

± 1%

± 1%

Đánh giá hiện nay

10A

4.2A

3.4A

2.2a

Phạm vi hiện tại

0 ~ 10A

0 ~ 4.2A

0 ~ 3.4A

0 ~ 2.2a

Công suất định mức

50W

50.4W

51W

52.8W

Ripple & tiếng ồn

80mvp-p

120mvp-p

150MVP-P

200mvp-p

DCvoltage ADJ.range

-9% ~ + 10%

± 10%

± 10%

± 10%

nhập vào

Dải điện áp

90 ~ 264VAC, 125 ~ 373VDC

tần số

47 ~ 63HZ

AC hiện tại

0.75A / 115VAC, 0.5A / 230VAC

hiệu quả

79%

82%

83%

86%

Xâm nhập hiện tại

Lạnh bắt đầu hiện tại 18A / 115VAC, 36A / 230VAC

Rò rỉ hiện tại

sự bảo vệ

Quá tải

Xếp hạng đầu ra power110% ~ 150% bắt đầu bảo vệ quá tải

loại bảo vệ: Chế độ nấc cục, tự động phục hồi sau khi tình trạng lỗi được loại bỏ

quá áp

6.8 ~ 8.2V

15.6 ~ 17.8V

18,6 ~ 20.8V

30,6 ~ 33.2V

loại bảo vệ: Chế độ nấc cục, tự động phục hồi sau khi tình trạng lỗi được loại bỏ

môi trường

Nhiệt độ làm việc, độ ẩm

-20 ° C ~ + 60 ° C, 20% ~ 90% RH

Storagetemp, độ ẩm

-40 ° C ~ + 85 ° C, 10% ~ 95% RH không ngưng tụ

Chịu được rung động

10 ~ 500Hz, 2G 10min / 1cycle, thời gian 60 phút, mỗi trục

sự an toàn

Chịu được điện áp

I / PO / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC

Kháng Isolated

I / PO / P, I / P-FG, O / P-FG: 100M ohms / 500VDC

Fitstandard

Tiêu chuẩn an toàn

UL1012 Fit

Tiêu chuẩn EMC

EN55022 Fit, ClassA

khác

Kích thước

129 * 98 * 38mm (L * W * H)

Trọng lượng / đóng gói

0.41kg / 30pcs / 13.3kg / 0.72CUFT

chú ý

1. Tất cả các thông số không đề cập cụ thể được đo tại 230VAC đầu vào, tải đánh giá và 25 ° C nhiệt độ môi trường xung quanh.

2. Ripple & tiếng ồn được đo ở 20MHz của băng thông bằng cách sử dụng một 12 "cặp xoắn dây chấm dứt với một 0.1uf & tụ điện song song 47uF.

3. Dung sai: bao gồm thiết lập khoan dung, quy định dòng và tải quy định.
